RAK Wirless WisNode Bridge RAK7431

RAK7431-03 EU868

Überblick

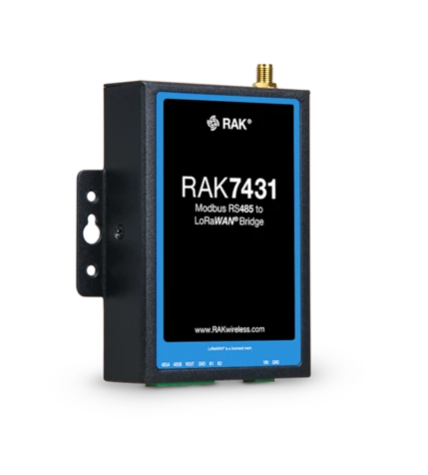

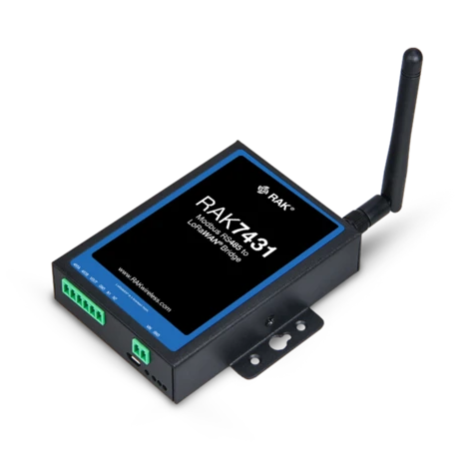

WisNode Bridge Serial (RAK7431) ist eine Modbus RS485 zu LoRaWAN® Brücke, die für industrielle Anwendungen entwickelt wurde. Das Gerät überträgt Modbus-Daten über das LoRaWAN-Netzwerk drahtlos zu und von den Endgeräten.

Die WisNode Bridge Serial kann in allen LoRaWAN-Bändern innerhalb der von der LoRa® Alliance definierten Standardparameter arbeiten. Die Reichweite in offener Umgebung beträgt 15+km und in industriellen Umgebungen, in denen es starke Hindernisse im Pfad des HF-Signals gibt, wird die Leistung im Vergleich zu konventionellen drahtlosen Systemen aufgrund der Eigenschaften von LoRa als Modulationsverfahren verbessert. Dies ermöglicht eine gleichbleibend gute Signalqualität innerhalb der Grenzen von großen Fabriken, dicht besiedelten Büros, Lagerhäusern usw.

Dieses RS485-kompatible Gerät kann bis zu 16 Client-Terminal-Knoten ansprechen. Die Konvertierung von und zu LoRa-Frames erfolgt nahtlos und ermöglicht die Steuerung und Überwachung mehrerer RS485-Geräte in Echtzeit. Busdaten für den Zugriff und die Steuerung der RS485-Terminal-Knoten.

WisNode Bridge Serial kann zusammen mit den LPWAN-Gateway- und LoRa-Server-Produkten von RAK einfach und schnell ein drahtloses industrielles Feldsteuerungssystem aufbauen. Die WisNode Bridge Serial hat ein industrielles Schutzdesign, unterstützt eine weitreichende Spannungsversorgung, unterstützt die Wandmontage und die Installation auf einer DIN-Schiene und erleichtert die Installation und den Einsatz vor Ort.

Eigenschaften

• LoRaWAN 1.0.3 Protokollstack, unterstützt Klasse A & C
• Arbeitsmodi: Abfragemodus, transparenter Modus und Paketmodus
• Remote-Cloud-Verwaltung von RS485-Geräten
• Kann bis zu 16 RS485 adressieren, eine Warteschlange mit bis zu 32 Befehlssätzen
• STM MCU in Industriequalität: extrem niedriger Stromverbrauch (4uA im Ruhezustand) und breiter Temperaturbereich für den Betrieb.

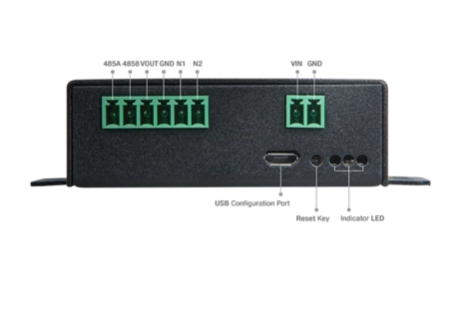

• Breiter Bereich von Eingangsspannungen, 8-48V DC Eingang
• Kann RS485-Geräte über einen speziellen Ausgang versorgen.
• Montage: Wand-, DIN-Schienen- und Magnetmontage
• Konform mit IEC61000-4-2, IEC61000-4-4 und 18KV HMB ESD-Schutz

Lieferumfang

• 1 x WisNode Brücke seriell
• 1 x 24V/300mA Stromadapter
• 1 x Antenne für LoRa
• 1 x Micro USB Kabel
• 1 x Montage-Kit
