- Artikel-Nr.: 111903
- Hersteller: ALLNET
- Hersteller Artikel-Nr.: ALL-B-60B39
- EAN Nummer: 4038816024893
- Gelistet seit: 29.04.2014

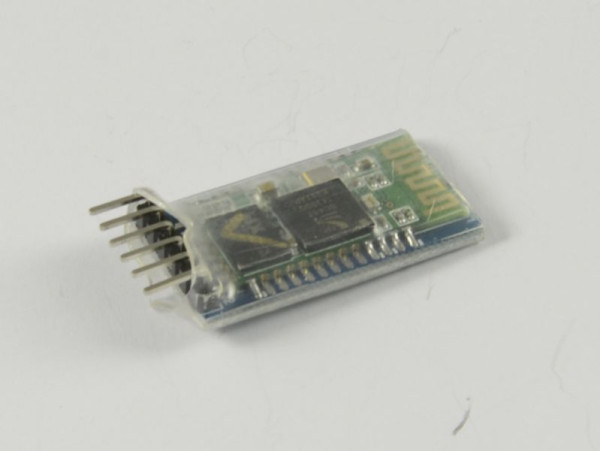

4duino HC-05 Wireless Bluetooth module 6pin
B-60 (B39)
Das Modul mit dem HC-05 kann auch als Master konfiguriert werden kann. Das heißt ein HC-05-Modul kann sich automatisch mit einem bestimmten anderen Bluetooth-Modul (z.B. ein HC-06-Modul) verbinden. So können z.B. zwei Arduinos miteinander Kontakt aufnehmen und kommunizieren.
Beide Module HC-05 und HC-06 können direkt an 5 V angeschlossen werden, denn sie haben einen Spannungregler der die Anschlußspannung für den Bluetooth-Chip auf 3,3V herunterregelt. Die TXD /RXD Anschlüsse funktionieren ebenfalls problemlos mit dem 5V TTL-Spannungslevel des Arduino.
Die Hardware unterstützt den AT-Befehlssatz zur Einstellung der Baudrate von 2400 to 1382400.
Die Standard Einstellungen für den serial port ist [9600, N, 8,1], password: 1234.
Durch den AT-Befehlssatz können die Baudrate, Gerätename, Passkey,
master oder slave mode geändert werden.
Details:
" Bluetooth protocol: Bluetooth Specification v2.0+EDR
" USB protocol: USB v1.1/2.0
" Frequency: 2.4GHz ISM band
" Modulation: GFSK(Gaussian Frequency Shift Keying)
" Transmit power: =4dBm, Class 2
" Sensitivity: =-84dBm at 0.1% BER
" Rate: Asynchronous: 2.1Mbps(Max) / 160 kbps
" Synchronous: 1Mbps/1Mbps
" Security features: Authentication and encryption
" Support profiles: Bluetooth serial port (master & slave)
" Power Supply: +3.3VDC 50mA
" Working temperatur: -5 ~ +45 Centigrade
