Poynting · Antennen Zubehör · A-SPLT-0016-V1-01 · Ultra Wideband 2-Wege Splitter · 2 x N-Type(F) & 1

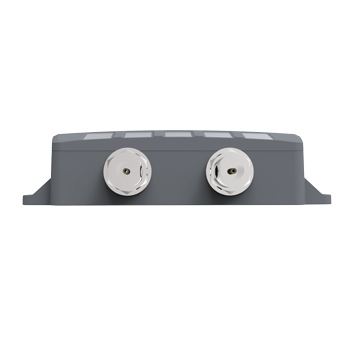

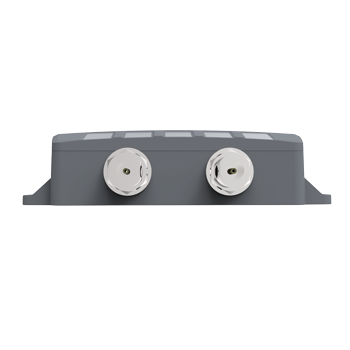

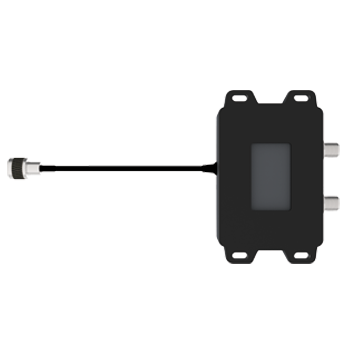

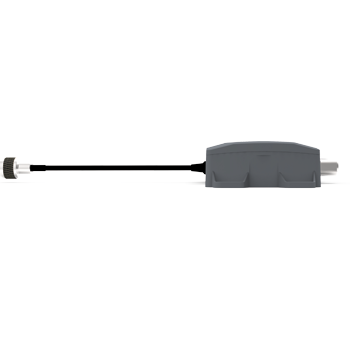

Der Poynting ULTRA-WIDEBAND TWO-WAY SPLITTER

Ab Septemper 2021 verfügbar

Überblick

Der SPLT-16 ist ein 2-Wege-Splitter, der einen Ultrabreitbandbetrieb hat und von 410 bis 7200 MHz arbeitet. Der Ultrabreitbandbetrieb
Der Ultrabreitband-Betrieb ermöglicht eine Vielzahl von Implementierungen und kann für alle gängigen 4G/LTE- und 5G-Anwendungen sowie Dual-Band-Wi-Fi
Implementierung. Das Produkt implementiert das Design eines Wilkinson-Leistungsteilers, da dies einen geringen Verlust und gleichzeitig eine gute Phasen- und
Amplitudenbalance. Der SPLT-16 kann als Splitter verwendet werden, um die Leistung von einer einzelnen Antenne auf zwei unabhängige Geräte aufzuteilen. Der SPLT-16
kann auch als Kombinierer verwendet werden, um zwei separate Antennen zu einem einzigen Gerät zu kombinieren, was Antennendiversität und verbesserte
Leistung ermöglicht. Das SPLT-Gehäuse besteht aus ABS mit UV-Stabilisator, einem hochschlagfesten Kunststoff, der auch gegen Säuren und
andere Chemikalien

Eigenschaften

• Ultrabreitbandbetrieb von 400 bis 7200 MHz
• Verlustarmes Wilkinson-Splitter-Design
• Konstante Phasen- und Amplitudenbalance
• Gute Isolation zwischen den Ports

Anwendungsbereich

• Least Cost Router (LCRs)
• Kombination der Abdeckung von zwei Antennen zu einem einzigen Gerät
• Aufteilung der Leistung von einer einzigen Antenne auf zwei unabhängige Geräte

Technische Daten

• Frequenzbänder: 410 - 7200 MHz
• VSWR: <1,5:1
• Über 95% der Bänder
• Belastbarkeit der Einspeisung: 10 W
• Eingangsimpedanz: 50 Ohm (nominal)
• Koaxialkabel-Verlust:

1. 0,232 dB/m @ 400 MHz
2. 0,362 dB/m bei 900 MHz
3. 0,514 dB/m bei 1800 MHz
4. 0,533 dB/m bei 2400 MHz
5. 1,07 dB/m @ 5800 MHz

• Wind Überlebensrate: <160 km/h
• Temperaturbereich (Betrieb): -40°C bis +70°C
• Umgebungsbedingungen: Außen/Innen
• Schutzart/Standard gegen Wassereintritt: IP 68 (NEMA 4X)
• Salzsprühnebel: MIL-STD 810G/ASTM B117
• Relative Luftfeuchtigkeit im Betrieb: Bis zu 98%
• Luftfeuchtigkeit bei Lagerung: 5% bis 95% - nicht kondensierend
• Lagertemperatur: -40°C bis +70°C
• Entflammbarkeitsklasse des Gehäuses: UL 94-HB
• Schlagfestigkeit: IK 10
• Produktabmessungen 158 mm x 96 mm x 40 mm (ohne Kabel, Stecker)
• Verpackungsabmessungen: 205 mm x 192 mm x 54 mm
• Material des Radoms: PC-ABS mit UV-Stabilisator
• Farbe des Radoms: Pantone - Kühles Grau (11C)
• Montageart: Aufbaumontage
